一、行业应用背景
随着 AI 大模型、超算、高密度算力服务器大规模部署，单机柜功耗突破 15kW、30kW，传统风冷散热能力达到瓶颈，PUE 居高不下。冷板式液冷、浸没式液冷成为数据中心主流节能散热方案。系统依靠乙二醇水溶液、氟化液、纯水等绝缘冷却液循环带走芯片热量，流量、温度、压力、差压 / 液位仪表构成整套动环监测核心，7×24 小时实时调控换热工况，平衡温度、稳压稳流、防漏防堵，保障服务器无宕机稳定运行。
监测介质：纯水、乙二醇混合液、氟化绝缘冷却液、低粘度换热工质；系统运行压力 0.3–1.6MPa，常规恒温区间 22℃–32℃。
二、各类仪表参数、优势与液冷适配点位
（一）流量仪表：涡轮流量计、电磁流量计
1. 涡轮流量计
技术标准：4–20mA / 脉冲输出，316L 过流件，精度 ±0.5%，DN10–DN80，IP65，低流阻叶轮结构
应用点位：单台服务器冷板进出液支管、机柜分支回路、精密小流量支路计量
优势：体积小巧适配狭窄机柜空间、响应快、计量精准；可快速识别管路轻微结垢缩径、流量衰减
2. 电磁流量计
技术标准：PFA 衬里、316L 电极，精度 ±0.3%，DN50–DN300，无阻挡流道、几乎无压损
应用点位：机房总供回液主管、板式换热机组进出口、大型浸没池总循环回路
优势：适配大流量长期连续运行，适配导电型乙二醇 / 纯水介质，用于整机房换热效率、能耗统计核算
（二）温度仪表：PT100 温度变送器、双金属温度计

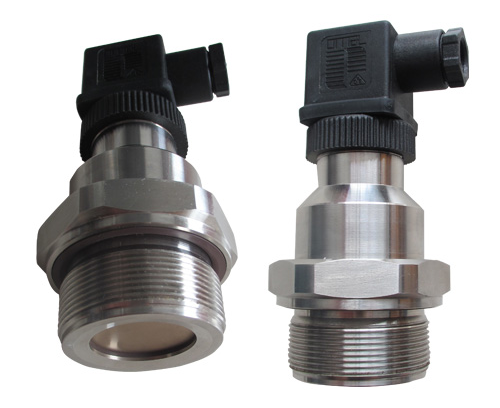

1. PT100 温度变送器
技术标准：A 级铂电阻，精度 ±0.2℃，4–20mA 远传，测温 0–100℃，防水 IP67 螺纹安装
应用点位：冷板进出口、换热器冷热端、储液罐、泵体管路测温
优势：高精度远传至 PLC / 动环平台，依据进出液温差变频调节冷水机组，稳定芯片散热温度，杜绝 CPU 降频
2. 双金属温度计
技术标准：全不锈钢耐震机械结构，就地指针显示，无需供电
应用点位：管路现场巡检对照点位
优势：零维护、直观读数，作为远传温度仪表现场校验参照
（三）压力仪表：隔膜压力变送器、耐震压力表

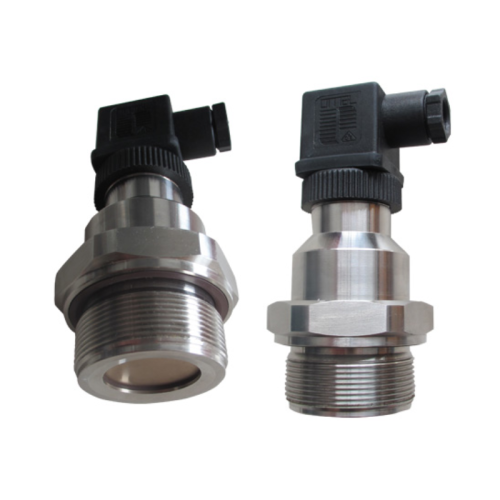

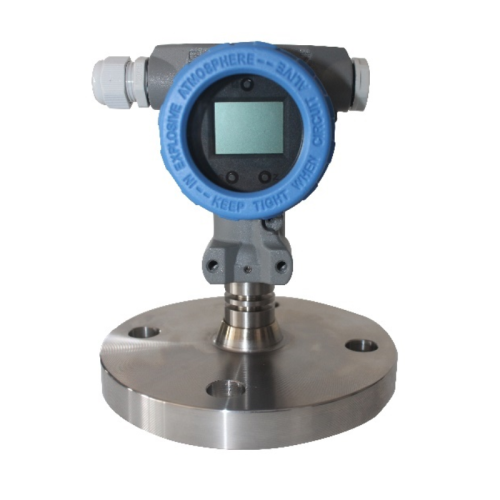

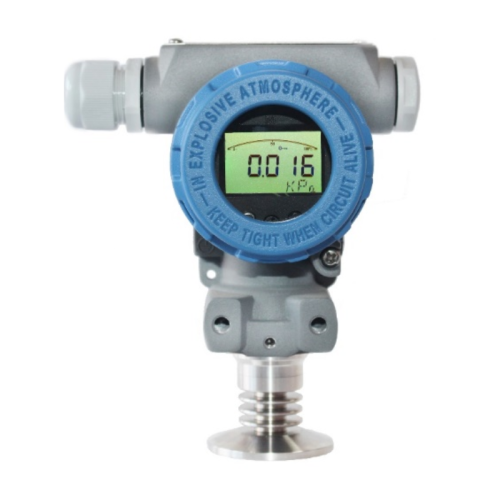

1. 隔膜压力变送器
技术标准：单晶硅传感，量程 0–1.6MPa，精度 ±0.075% FS，316L 隔离膜片，抗水锤冲击
应用点位：循环泵进出口、冷板入口高压段、主管压力监测
优势：过载抗冲击，压力超标 / 偏低实时报警；高压防管路胀裂渗漏、低压防流量不足散热失效
2. 耐震充油压力表
技术标准：不锈钢壳体、弹簧管耐震结构，径向 / 轴向多种安装方式
应用点位：全管路就地目视巡检
优势：成本低、抗机房振动，运维人员快速判断泵、阀门工况波动

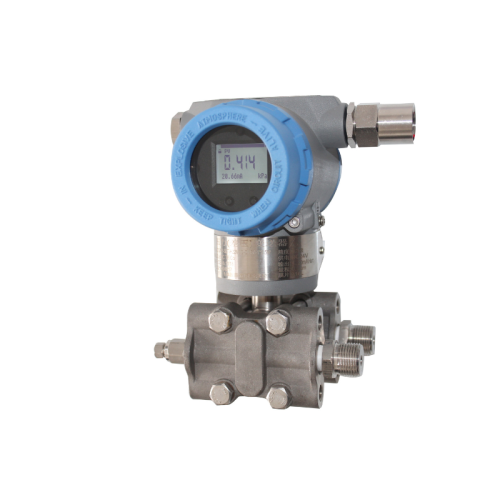

（四）差压 & 液位仪表：双法兰差压液位计、雷达液位计

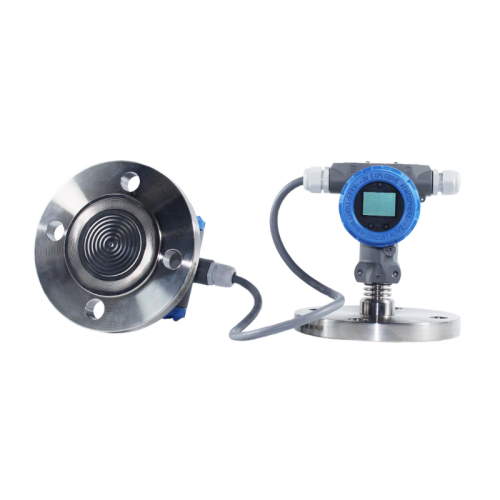

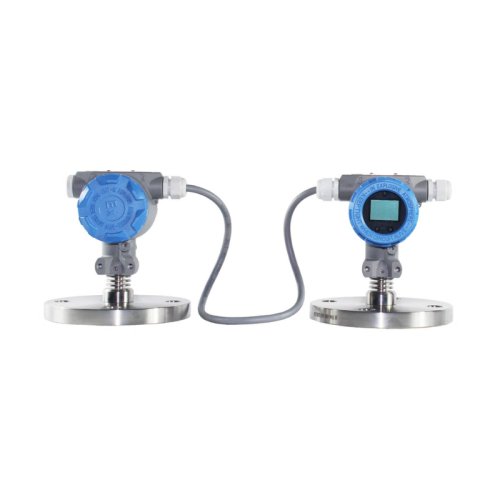

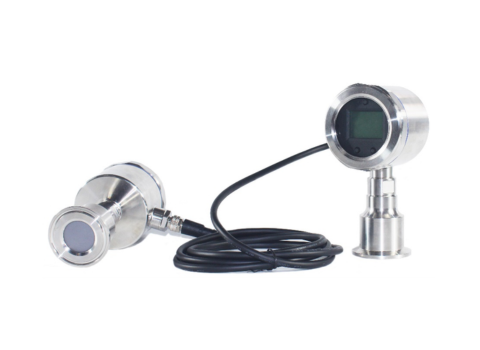

1. 双法兰差压液位计
技术标准：单晶硅差压原理，4–20mA+HART 协议，毛细管远传隔离，支持正负迁移，介质 - 40℃~120℃
应用点位：密闭冷却液储液罐、闭式膨胀罐连续液位、介质存量实时计量
优势：隔离膜片隔绝冷却液无堵塞、长毛细管适配罐区布局；联动补液泵自动启停，防止干泵缺液
2. 80GHz 高频雷达液位计
技术标准：非接触式测量，温压自动补偿，IP67 防护
应用点位：大型开放式氟化液浸没池、超大容积储液槽
优势：不接触介质无腐蚀污染，长期免维护，精准统计池内冷却液总量
三、真实落地应用案例
案例 1：华东 AI 超算中心（冷板式液冷，单机柜 25kW）
1. 项目概况：120 柜高密度 AI 算力机柜，全部采用板式液冷，乙二醇水溶液循环换热，配套 3 台板式换热机组、2 座 10m³ 密闭储液罐。
2. 仪表配置方案
o 支路：每机柜冷板进出口配置 DN15 涡轮流量计、2 支 PT100 测温、小型隔膜压力变送器；
o 总管：DN200 电磁流量计监测总循环流量；
o 储液罐：2 套双法兰液位计连续测液位，；
o 全管路配套就地耐震压力表、双金属温度计。
3. 运行效果
仪表全部接入动环监控平台，支路流量偏差＞8% 自动弹窗预警；进出液温差稳定控制在 5℃以内；双法兰液位稳定控制储罐存量，全年无缺液、溢液故障；机房 PUE 降至 1.12，相较风冷节电 32%，连续稳定运行 24 个月无仪表故障。
案例 2：长三角大型互联网数据中心（浸没式氟化液液冷）
1. 项目概况：4 座开放式浸没液冷池，单池容积 60m³，存放高密度 GPU 服务器，介质为绝缘氟化液。
2. 仪表配置方案
o 循环主管：DN150 电磁流量计监测整体循环量；泵进出口装配隔膜压力变送器；
o 换热板换两端 PT100 采集冷热端温度；
o 液冷池侧壁安装 80GHz 雷达液位计实时测存量；；
o 泵房、管路点位批量加装就地压力表、双金属温度计。
3. 运行效果
雷达非接触测量完全适配氟化液化学特性，无介质污染；压力、流量闭环调节，池内介质恒温 26℃，GPU 满载无过热降频。
案例 3：合肥城市算力中心（混合液冷改造项目）
1. 项目概况：原有风冷机房改造，60 机柜半冷板 + 小型浸没罐组合方案，小型闭式膨胀罐与储液罐配套。
2. 仪表配置方案
o 小流量冷板支管选用微型 DN10 涡轮流量计；
o 小型密闭膨胀罐采用双法兰差压液位计，狭小罐区毛细管柔性布置；
o 关键节点 PT100、压力变送器远传，现场巡检配简易压力表、双金属温度计；
3. 运行效果
改造周期短，仪表安装适配原有狭小机房布局；双法兰抗介质轻微杂质无堵塞；整套监测系统投入后，机房散热故障率下降 75%，运维巡检工作量大幅减少。
案例 4：边缘小型液冷机柜（政企办公微型算力）
1. 项目概况：单柜一体化集成液冷，内置小型循环系统、微型储液箱，用于园区边缘 AI 算力。
2. 仪表精简配置：微型涡轮流量计、迷你 PT100、小型压力变送器。
3. 效果：一体化监测体积小适配机柜内部狭小空间，自动控温稳压，无人值守稳定运行。
四、液冷系统整体监测控制逻辑
1. 流量管控：涡轮分路监测平衡每机柜散热流量，电磁总管核算整体循环量，流量衰减预警堵塞；
2. 恒温调控：PT100 采集温差，PLC 联动冷水机组变频，恒定散热温度；
3. 压力安全：压力变送器实时监控泵与管路压力，超压泄压、低压补压保护密封与管件；
4. 全部仪表统一 4–20mA/HART 信号接入动环，实现远程数据存储、趋势曲线、故障弹窗、能耗报表。
五、仪表选型速记总结
1. 机柜小支路精准流量→涡轮；机房大总管总流量→电磁
2. 远程精密控温→PT100；现场就地巡检对照→双金属温度计
3. 远程压力安全监控→压力变送器；现场目视巡检→耐震压力表
4. 密闭储液罐连续液位计量→双法兰差压液位计；大型开放浸没池→80GHz 雷达液位计
